GRP 복합소재의 제조품질 확보를 위한 미세기공 정량평가 방안

복합소재의 정의와 해양구조물 적용 확대

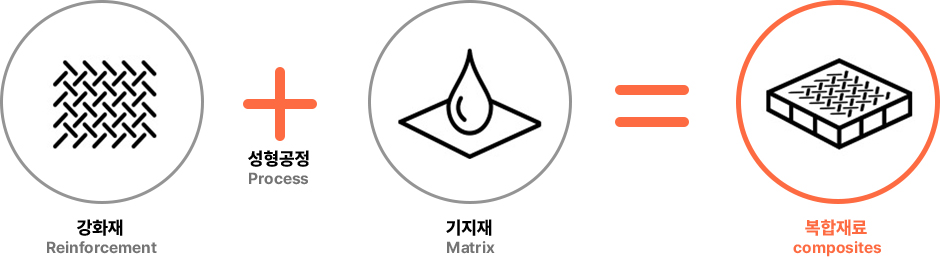

복합소재는 두 가지 이상의 서로 다른 재료를 물리적 또는 화학적으로 결합하여, 단일 소재로는 얻기 어려운 기계적·화학적 특성을 구현하는 고기능성 재료이다. 일반적으로 섬유강화 복합소재는 강화섬유, 기지재, 계면으로 구성된다. 강화섬유는 주 하중을 지지하고, 기지재는 섬유를 결속하면서 외부 하중을 섬유로 전달하며, 계면은 섬유와 기지재 사이의 하중 전달 효율과 손상 거동을 결정한다.

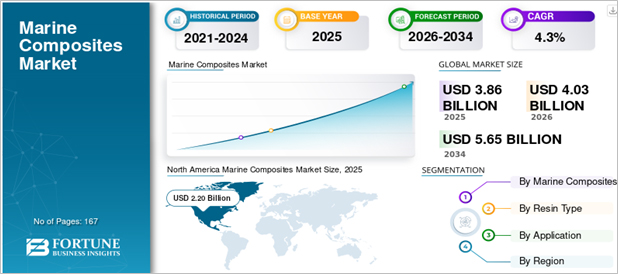

조선·해양 분야에서 복합소재가 주목받는 이유는 명확하다. 해양구조물은 장기간 해수환경에 노출되기 때문에 내식성이 중요하며, 선박과 함정은 중량 절감이 곧 연료효율, 기동성, 탑재능력 향상으로 연결된다. 또한 복합소재는 적층 설계와 성형공정을 통해 복잡한 형상의 구조물을 제작할 수 있어, 기존 금속재로 구현하기 어려운 구조적·기능적 설계가 가능하다.

특히 GRP는 유리섬유를 강화재로 사용하고 플라스틱 수지를 기지재로 사용하는 복합소재로, 상대적으로 경제성이 높고 내식성이 우수하며 대형 구조물 제작에 적합하다. 이러한 특성으로 인해 선박의 선체 구성품, 상부구조물, 덕트류, 커버류, 해양에너지 구조물, 함정 및 수중함의 일부 비압력 구조부 등에 활용될 수 있다.

그러나 복합소재 적용 확대는 단순히 소재를 대체하는 문제에 그치지 않는다. 복합소재는 제조공정 의존성이 큰 재료이다. 동일한 섬유와 수지를 사용하더라도 함침 상태, 탈포 조건, 경화 조건, 적층 품질에 따라 내부 결함의 발생 정도가 달라지고, 이는 최종 구조성능의 차이로 나타날 수 있다. 따라서 복합소재를 해양구조물에 안정적으로 적용하기 위해서는 재료 자체의 성능뿐 아니라 제조품질을 정량적으로 관리할 수 있는 평가기술이 함께 확보되어야 한다.

제조결함 관리의 필요성 : 미세기공의 영향

복합소재 제조결함 중 미세기공은 가장 대표적이면서도 관리가 어려운 결함이다. 미세기공은 수지 내부 또는 섬유다발 사이에 존재하는 작은 공극으로, 제조공정 중 공기 포획, 수지 유동 불균일, 탈포 미흡, 경화 중 휘발성 성분 발생 등에 의해 형성될 수 있다.

미세기공이 문제가 되는 이유는 기공 자체가 구조 내부의 불연속부로 작용하기 때문이다. 복합소재에 외부 하중이 작용하면 섬유와 수지를 통해 하중이 전달되는데, 기공은 이 하중 전달 경로를 방해한다. 또한 기공 주변에는 응력집중이 발생할 수 있으며, 이 부위에서 계면박리나 미세균열이 시작될 가능성이 높다. 특히 굴곡하중, 반복하중, 충격하중을 받는 구조물에서는 작은 기공이 장기 내구성 저하의 출발점이 될 수 있다.

해양구조물용 복합소재에서는 이러한 문제가 더욱 중요하다. 해양구조물은 제작 후 장기간 운용되며, 수분, 염분, 온도변화, 진동, 충격 등 다양한 환경에 노출된다. 내부 미세기공은 수분 침투 경로가 될 수 있고, 계면 열화나 피로손상과 결합하여 장기 신뢰성에 영향을 줄 수 있다. 따라서 미세기공은 단순한 제조상의 외관 결함이 아니라 구조성능과 운용 신뢰성을 좌우할 수 있는 품질관리 대상이다.

기존 품질관리에서는 복합소재의 외관검사, 치수검사, 일부 파괴시험을 통해 제작품질을 확인하는 경우가 많았다. 그러나 미세기공은 내부 결함이므로 외관만으로는 확인하기 어렵다. 또한 일부 시편을 절단하여 관찰하는 방식은 국부적인 정보를 제공할 수는 있지만, 전체 구조물의 결함 분포를 대표한다고 보기 어렵다. 따라서 미세기공 관리를 위해서는 비파괴검사, 이미지 분석, 3차원 내부 분석 등 다양한 평가기법을 목적에 맞게 조합할 필요가 있다.

미세기공 정량평가 방안

해양구조물용 복합소재의 미세기공을 평가하기 위해서는 결함의 크기, 위치, 분포, 측정범위, 구조성능과의 연관성을 함께 고려해야 한다. 본 기고문에서는 세 가지 평가방안을 중심으로 설명한다. 첫째는 광학현미경 기반 이미지 분석, 둘째는 초음파 C-scan 기반 감쇠율 분석, 셋째는 Micro-CT 기반 3차원 기공 분석이다.

각 방법은 모두 미세기공을 평가할 수 있지만, 평가 목적과 대표성에는 차이가 있다. 광학현미경은 단면에서 기공의 형상과 분포를 직접 확인하는 데 유리하다. 초음파 C-scan은 상대적으로 넓은 면적을 비파괴적으로 평가할 수 있어 구조물 전체 품질 판단에 유리하다. Micro-CT는 작은 영역을 3차원으로 분석할 수 있어 기공의 체적분포와 내부 형상 확인에 강점이 있다.

따라서 특정 장비가 무조건 우수하다고 보기보다는, 평가대상과 목적에 따라 적절한 방법을 선택해야 한다. 특히 해양구조물과 같이 대형 복합재 구조물의 품질관리를 위해서는 정밀도뿐만 아니라 평가범위와 대표성이 중요하다.

광학현미경 기반 이미지 분석

광학현미경 기반 이미지 분석은 복합소재 시편의 단면을 절단·연마한 뒤, 현미경으로 관찰하여 기공의 형상과 분포를 확인하는 방법이다. 이 방법은 기공을 직접 관찰할 수 있다는 장점이 있다. 섬유다발, 수지영역, 기공의 형태를 눈으로 확인할 수 있기 때문에 미세기공의 발생 위치와 형상 특성을 파악하는 데 유리하다.

다만 육안 관찰만으로 기공을 판단할 경우 평가자의 주관이 개입될 수 있고, 반복성과 재현성이 떨어질 수 있다. 이를 보완하기 위해 디지털 이미지 분석을 적용할 수 있다. 현미경 이미지를 수치화하고, 특정 밝기값 또는 색상 채널 기준을 적용하여 기공 영역을 분리하는 방식이다.

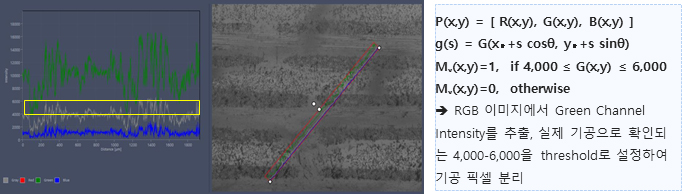

이에 RGB 이미지의 채널별 intensity profile을 검토하고, 그중 Green channel에서 수지 영역과 기공 후보 영역의 대비가 상대적으로 명확하게 나타나는 점을 활용하였다. 실제 기공으로 확인되는 영역의 Green intensity가 일정 범위에 분포하는 것을 확인하고, 이를 기공 판단 threshold로 설정하였다. 이후 해당 범위에 포함되는 픽셀을 기공 후보 영역으로 분리하고, 전체 분석영역 대비 기공면적 비율을 계산하였다.

이 방식의 장점은 기존의 단순 관찰 방식에서 벗어나 기공 판단 기준을 수치화했다는 점이다. 즉 기공이 많아 보인다는 정성적 판단이 아니라, 특정 threshold에 따라 기공 영역을 분리하고 면적비로 환산할 수 있다. 또한 단면 이미지에서 기공의 형태와 위치를 직접 확인할 수 있어, 결함 원인 분석이나 공정 개선을 위한 세부 관찰에 유용하다.

초음파 C-Scan 기반 감쇠율 분석

초음파 C-scan은 복합소재 내부로 초음파를 입사시킨 뒤, 내부 결함에 의해 발생하는 반사, 산란, 감쇠 등의 신호 변화를 분석하여 내부 건전성을 평가하는 비파괴검사 기법이다. 복합소재 내부에 기공이 존재하면 초음파가 전파되는 과정에서 산란과 에너지 손실이 증가하고, 그 결과 수신 신호의 진폭이 감소한다. 따라서 기준시편 대비 수신신호의 감쇠 정도를 분석하면 내부 결함 상태를 간접적으로 평가할 수 있다.

C-scan의 가장 큰 장점은 비교적 넓은 면적을 비파괴적으로 평가할 수 있다는 점이다. 광학현미경이나 Micro-CT가 제한된 영역의 국부 정보를 제공하는 데 비해, C-scan은 시편 또는 구조물의 면내 결함 분포를 영상 형태로 확인할 수 있다. 특히 대형 복합재 구조물의 품질관리에서는 전체 면적에 대한 결함 분포와 평균적인 품질 상태를 파악하는 것이 중요하기 때문에 C-scan의 활용성이 크다.

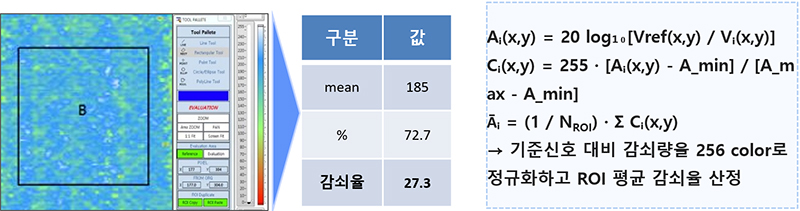

또한 C-scan 영상을 단순히 색상분포로 정성 판독하는 데 그치지 않고, 기준시편 대비 수신신호 감쇠량을 256 color level로 정규화하여 정량화하였다. 이후 중심 ROI 영역의 평균 감쇠율을 산정하여 각 시편의 대표 기공평가 지표로 활용하였다. 가장자리부의 두께편차, 외곽 신호왜곡, 경계효과 등을 줄이기 위해 중심 분석영역을 설정한 점도 평가 신뢰성을 높이는 요소이다.

C-scan 감쇠율은 기계적 강도와의 상관성 측면에서도 유효한 결과를 보였다. 자료에서는 초음파 C-scan 기반 감쇠율이 인장강도와 굴곡강도 모두에서 음의 상관관계를 나타냈다. 이는 감쇠율이 증가할수록, 즉 내부 결함에 의한 초음파 에너지 손실이 커질수록 기계적 강도가 낮아지는 경향이 있음을 의미한다. 특히 C-scan은 넓은 면적을 평가하므로, 국부 단면 분석보다 전체 시편의 평균 결함상태를 더 잘 반영할 수 있다.

따라서 초음파 C-scan 기반 감쇠율 분석은 해양구조물용 복합소재의 품질관리 측면에서 가장 실용성이 높은 방법 중 하나로 볼 수 있다. 구조물을 절단하지 않고 내부 결함을 평가할 수 있고, 평가면적이 넓어 전체 강도 예측과 연계하기에 유리하기 때문이다.

Micro-CT 기반 3차원 기공 분석

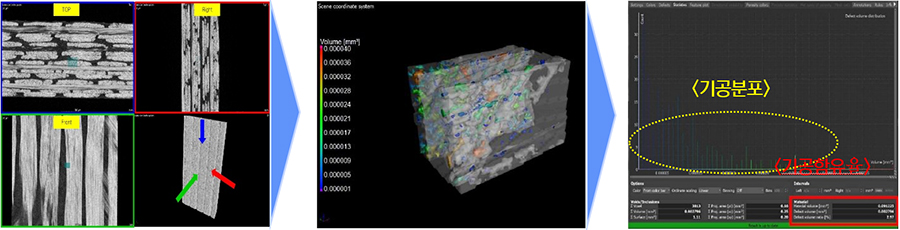

Micro-CT는 X-ray를 이용하여 재료 내부를 비파괴적으로 촬영하고, 이를 3차원 voxel 데이터로 재구성하여 내부 결함을 분석하는 방법이다. 광학현미경이 절단면의 2차원 정보를 제공한다면, Micro-CT는 작은 체적 내에서 기공의 3차원 분포와 형상을 확인할 수 있다. 따라서 기공의 위치, 연결성, 체적분율, 내부 분포를 분석하는 데 유리하다.

복합소재 내부의 미세기공은 단면상으로는 점이나 불규칙한 형상으로 보일 수 있지만, 실제로는 3차원적으로 길게 연결되어 있거나 섬유다발 주변에 분포할 수 있다. Micro-CT는 이러한 내부 구조를 체적 데이터로 확인할 수 있어, 광학현미경만으로 파악하기 어려운 기공의 입체적 특성을 분석할 수 있다.

Micro-CT의 장점은 정밀한 내부 분석이다. 시편을 절단하지 않고도 내부 단층 이미지를 확보할 수 있으며, 분석조건이 적절할 경우 기공의 체적분율을 산정할 수 있다. 또한 특정 단면뿐 아니라 여러 방향에서 내부 결함을 확인할 수 있어, 기공의 형상과 분포를 보다 직관적으로 이해할 수 있다.

그러나 Micro-CT 분석법은 일반적으로 분석 가능한 시편 크기가 제한적이고, 대형 구조물 전체를 평가하기에는 시간과 비용 측면에서 부담이 크다. 또한 해상도와 측정체적은 상호 관계가 있어, 매우 높은 해상도로 촬영할수록 분석 가능한 체적은 작아지는 경향이 있다. 따라서 Micro-CT는 전체 구조물의 품질 판정보다는 국부 영역의 3차원 결함 검증, 다른 평가기법의 결과 확인, 기공 형상 분석에 적합하다.

평가기법별 상관성 차이와 적용 해석

미세기공 평가에서 중요한 점은 단순히 어떤 장비가 더 고가인가 또는 어떤 장비가 더 정밀한가가 아니다. 실제 품질관리 관점에서는 평가값이 구조물의 기계적 성능을 얼마나 잘 설명하는지가 중요하다. 이를 위해서는 각 평가기법의 측정범위, 평가 대표성, 결과 특성을 함께 고려해야 한다.

세 가지 평가기법과 기계적 강도와의 상관성 분석 결과를 보면, C-scan은 인장강도 및 굴곡강도와 비교적 높은 음의 상관성을 보였다. 이는 C-scan이 넓은 면적의 평균 결함상태를 반영하기 때문에, 시편 전체의 기계적 성능과 더 잘 연결될 수 있음을 의미한다.

반면 광학현미경 이미지 분석과 Micro-CT는 C-scan보다 상관성이 다소 낮게 나타났다. 그러나 이것이 해당 기법의 타당성이 낮다는 의미는 아니다. 광학현미경은 국부 단면에서 기공의 형상과 분포를 직접 확인하는 데 유리하고, Micro-CT는 국부 3차원 체적 내 기공분포를 분석하는 데 강점이 있다. 즉 이 두 방법은 전체 강도 예측보다는 결함의 발생 양상, 형상, 위치, 정밀 분석에 더 적합하다.

따라서 C-scan은 넓은 면적을 평가하므로 전체 기계적 성능 예측에 유리하고, 광학현미경과 Micro-CT는 국부 결함 분석 및 원인 규명에 유리하다. 세 방법은 경쟁관계가 아니라 상호보완적 관계로 활용하는 것이 바람직하다.

평가기법별 기계적 강도와의 상관성 비교에서 중요한 점은 모든 평가기법이 기공 증가와 강도 저하의 방향성을 보여준다는 점이다. 즉 세 기법 모두 미세기공 평가방안으로서 기본적인 타당성을 가진다. 다만 해양구조물용 복합소재의 품질관리 관점에서는 넓은 면적을 비파괴적으로 평가할 수 있고 기계적 강도와의 상관성이 상대적으로 높은 C-scan이 대표 평가지표로 활용될 가능성이 높다. 광학현미경과 Micro-CT는 C-scan 결과를 보완하고, 결함의 구체적 형상과 발생 원인을 분석하는 수단으로 활용하는 것이 적절하다.

해양구조물 복합소재 품질관리 적용방안

해양구조물용 복합소재의 제조품질 관리를 위해서는 단일 평가기법에 의존하기보다 평가 목적에 따라 단계적으로 접근할 필요가 있다.

첫째, 제작된 복합재 구조물 또는 시편의 전체적인 내부 품질을 확인하기 위해 초음파 C-scan을 우선 적용할 수 있다. C-scan은 비파괴 방식으로 넓은 면적을 평가할 수 있으므로, 실제 구조물 품질검사에 적용하기 용이하다. 특히 감쇠율을 정량화하면 작업자 경험에 의존한 정성 판독을 줄이고, 시편 간 비교나 공정조건 간 비교가 가능해진다.

둘째, C-scan에서 감쇠가 크게 나타나는 영역 또는 결함 의심 영역에 대해서는 광학현미경 분석을 수행할 수 있다. 이를 통해 실제 단면에서 기공이 존재하는지, 기공의 형상이 어떠한지, 섬유다발 주변에 집중되는지, 수지 영역에 분포하는지를 확인할 수 있다. 이 과정은 제조공정 원인을 추정하는 데 유용하다.

셋째, 보다 정밀한 내부 검증이 필요한 경우 Micro-CT를 적용할 수 있다. Micro-CT는 기공의 3차원 분포와 체적 특성을 확인할 수 있으므로, 광학현미경 단면 분석만으로 설명하기 어려운 내부 결함 구조를 파악하는 데 효과적이다. 특히 연구개발 단계, 공정조건 검증 단계, 고신뢰성 부품 평가 단계에서 활용성이 높다.

이러한 접근은 광역 비파괴 평가 - 국부 단면 확인 - 3차원 정밀 검증의 흐름으로 정리할 수 있다. 즉 C-scan을 통해 전체 품질을 선별하고, 광학현미경과 Micro-CT를 통해 결함의 원인과 세부 특성을 확인하는 방식이다. 이는 해양구조물용 복합소재의 제조품질을 보다 체계적으로 관리할 수 있는 실용적 평가체계가 될 수 있다.

맺음말

복합소재는 경량화, 내식성, 설계 자유도 측면에서 해양구조물 분야의 중요한 구조재로 자리 잡고 있다. 그러나 복합소재의 성능은 재료 자체의 물성뿐 아니라 제조공정에서 형성되는 내부 품질에 크게 영향을 받는다. 특히 미세기공은 응력집중과 계면박리, 균열개시를 유발하여 인장강도와 굴곡강도 저하로 이어질 수 있는 대표적인 제조결함이다.

따라서 해양구조물용 복합소재의 안정적 적용을 위해서는 미세기공을 정량적으로 평가하고, 그 결과를 기계적 성능과 연계하여 해석할 수 있어야 한다. 광학현미경 기반 이미지 분석은 기공의 형상과 위치를 직접 확인하는 데 유용하고, 초음파 C-scan은 넓은 면적의 평균 결함상태를 비파괴적으로 평가하는 데 적합하다. Micro-CT는 국부 영역의 3차원 기공분포를 정밀하게 분석할 수 있다는 장점이 있다.

세 평가기법의 결과를 종합하면, 초음파 C-scan은 평가범위와 대표성 측면에서 전체 기계적 성능 예측에 유리하며, 광학현미경과 Micro-CT는 국부 결함 분석과 정밀 검증에 유효하다. 따라서 세 방법은 우열관계가 아니라 상호보완적 관계로 이해해야 한다. 향후 해양구조물용 복합소재의 품질관리에서는 C-scan 기반 광역 비파괴검사를 중심으로 하고, 광학현미경 및 Micro-CT 분석을 보완적으로 적용하는 통합 평가체계가 필요하다.

결국 미세기공 평가는 단순한 결함 측정이 아니라 복합소재 구조물의 제조 신뢰성을 확보하기 위한 핵심 품질관리 활동이다. 복합소재 적용이 확대될수록 내부 결함을 정량적으로 평가하고 구조성능과 연계하는 기술의 중요성은 더욱 커질 것이다. 해양구조물용 복합소재의 신뢰성 확보를 위해서는 재료 개발, 제조공정 관리, 비파괴검사, 기계적 성능 평가가 하나의 품질관리 체계 안에서 연계되어야 한다.
