함정 생존성을 높이는 적외선 저감기술(IRSS)

현대 해전과 적외선 탐지 위협의 증가

현대 해전은 탐지체계와 유도무기의 발전에 따라 함정의 생존성(Survivability)이 점점 더 중요해지고 있다. 과거 해전에서는 함포와 함대함 미사일이 주요 위협이었으며, 적 함정을 먼저 발견하고 타격하는 것이 승패를 결정하는 중요한 요소였다. 오늘날에도 이러한 원칙은 변하지 않았지만, 탐지 기술과 유도무기의 발전으로 인해 함정이 노출되는 방식은 더욱 다양해지고 있다.

특히, 최근에는 적외선 탐색기를 탑재한 대함유도탄의 기술적 발전이 크게 일어나고 있다. 적외선 탐색기는 표적이 방출하는 열에너지를 탐지하여 표적을 추적하는 장치로, 전파를 방출하지 않기 때문에 피탐자가 탐지 여부를 인지하기 어렵고 전자전 장비에 의한 교란에도 상대적으로 강한 특성을 가진다. 또한, 플레어(Flare)와 같은 기만체에 대한 항재밍(Anti-jamming) 능력도 크게 향상되어 함정의 적외선 신호 관리가 중요한 과제로 부각되고 있다.

이에 따라 현대 함정은 레이더 반사면적(RCS)을 감소시키는 스텔스 설계뿐 아니라 적외선 신호를 감소시키기 위한 다양한 기술을 적용하고 있으며, 그 대표적인 기술이 적외선 저감장치(Infrared Signature Suppression System, 이하 IRSS)이다.

적외선(Infrared, IR)의 이해

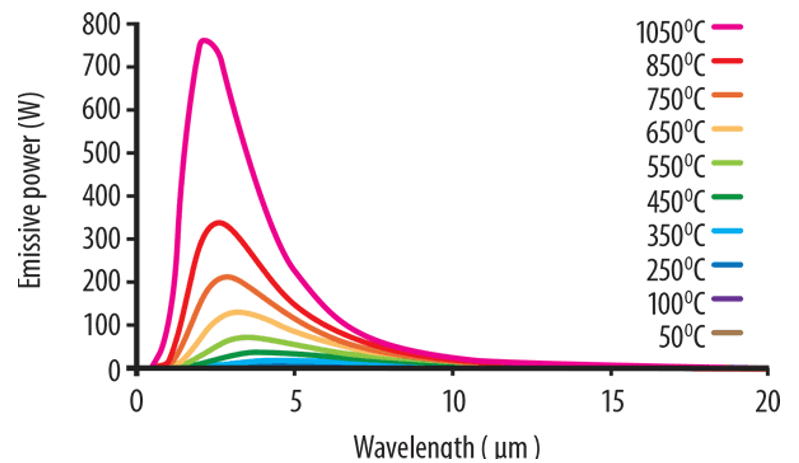

적외선은 가시광선보다 긴 파장을 가지는 전자기파의 일종으로, 모든 물체는 절대영도(-273.15℃) 이상의 온도를 가지는 한 적외선을 방출한다. 물체의 온도가 높을수록 더 많은 적외선 에너지를 방출하며, 이러한 특성을 이용하여 적외선 탐지체계가 운용된다. 온도와 파장에 따른 표적의 복사 에너지 방출 특성은 플랑크의 복사 법칙 식 1을 통해 정략적으로 해석된다. 이에 따라 그림 1과 같이 표적의 온도가 높을수록 최대 복사 에너지를 방출하는 대역의 파장이 짧아지고, 온도가 낮을수록 파장이 길어지는 반비례적 특성을 보인다.

식 1

: 분광 복사휘도 (Spectral Radiance, )
: 방출 복사선의 파장 (Wavelength, m)
: 흑체의 절대 온도 (Absolute Temperature, K)
: 플랑크 상수 (Planck Constant, )
: 진공에서의 광속 (Speed of Light, )
: 볼츠만 상수 (Boltzmann Constant, )

적외선은 파장에 따라 표 1과 같이 근적외선(NIR, 0.75~1㎛), 단파장 적외선(SWIR, 1~2.5㎛), 중파장 적외선(MWIR, 3~5㎛), 장파장 적외선(LWIR, 8~12㎛) 등으로 구분된다. 군사 분야에서 운용되는 적외선 탐지체계는 주로 중파장 적외선과 장파장 적외선을 활용한다. 이는 두 파장 대역이 대기 중에서 감쇠가 비교적 적어 원거리 표적 탐지에 유리하기 때문이다.

중파장 적외선(MWIR)은 약 3~5㎛ 영역으로 고온의 열원 탐지에 유리하다. 가스터빈 엔진의 배기가스, 미사일 로켓 모터, 항공기 배기구 등과 같은 고온 물체는 강한 중파장 적외선 신호를 방출한다.

반면 장파장 적외선(LWIR)은 약 8~12㎛ 영역으로 상대적으로 낮은 온도의 물체를 탐지하는 데 적합하다. 이 영역에서는 해수면이나 하늘과 같은 배경(Background)과의 온도 차이를 식별하는 방식으로 표적을 탐지하며, 선체 외판, 차량, 건물 등 주변 환경과 온도 차이가 크지 않은 표적의 탐지에 활용된다.

IRSS의 목적

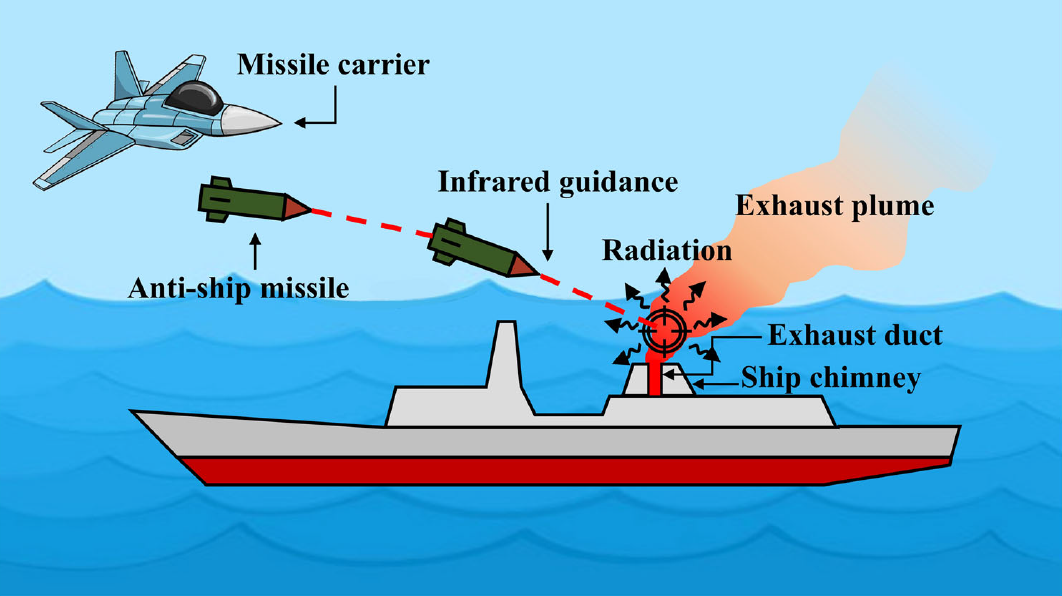

함정에서 발생하는 가장 대표적인 적외선 발생원은 추진기관이다. 현대 수상함은 대부분 가스터빈 또는 디젤엔진을 사용하고 있으며, 이 과정에서 300~600℃에 달하는 고온의 배기가스가 발생한다. 이러한 고온의 배기가스는 연돌 상부로 배출되면서 그림 2와 같이 배기가스 플룸(Exhaust Plume)을 형성한다. 이는 중파장 적외선(MWIR) 신호를 강하게 방출하며, 적외선 탐색기가 원거리에서 함정을 탐지하는 주요 신호원이 된다.

따라서 이러한 적외선 탐지체계와 적외선 유도무기에 대한 피탐 위협으로부터 가능성을 낮추기 위한 장치가 IRSS이며, 발전기 및 추진기관에서 발생하는 고온의 배기가스를 대기 중의 공기와 섞어 보다 낮은 온도의 배기가스를 방출함으로써 적외선 신호를 감소시켜 함정의 생존성을 높일 수 있다.

IRSS의 구성 및 원리

구성

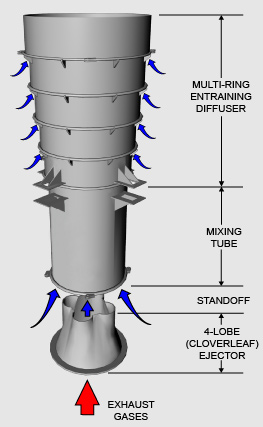

IRSS는 추진기관에서 발생한 고온의 배기가스를 외부로 배출하는 과정에서 적외선 신호를 감소시키기 위한 여러 장치로 구성된다. 그림 3과 같이 이젝터(Ejector), 믹싱 튜브(Mixing Tube), 디퓨저(Diffuser) 등으로 구성되며, 각각의 구성요소는 배기가스의 온도를 낮추고 배출되는 열을 효과적으로 분산시키는 역할을 수행한다.

이젝터(Ejector)

이젝터는 IRSS에서 외부 공기를 흡입하는 핵심 장치이다. 벤투리 효과¹⁾를 이용하여 배기가스의 유동에 의해 발생하는 압력 차이를 활용한다. 고온의 배기가스가 연돌 내부를 빠른 속도로 통과하면 내부 압력이 낮아지고, 이 압력 차이에 의해 외부의 차가운 공기가 별도의 송풍장치 없이 자연스럽게 유입된다.

이러한 방식은 별도의 동력원이 필요하지 않아 구조가 비교적 단순하고 신뢰성이 높으며, 함정과 같이 제한된 공간에서 운용되는 체계에 적합한 장점을 가진다.

믹싱 튜브(Mixing Tube)

믹싱 튜브는 이젝터를 통해 유입된 외부 공기와 고온의 배기가스를 효과적으로 혼합하는 장치이다. 배기가스와 외부 공기가 충분히 혼합되지 않을 경우 일부 구간에서는 높은 온도가 유지되어 적외선 신호가 증가할 수 있다.

이를 방지하기 위해 믹싱 튜브 내부에서는 난류(Turbulent Flow)를 형성하여 두 유체가 균일하게 혼합되도록 유도한다. 혼합 효율이 높아질수록 배기가스의 평균 온도와 온도 편차가 감소하며, 적외선 신호 저감 효과도 향상된다.

디퓨저(Diffuser)

디퓨저는 혼합된 배기가스를 연돌을 통해 안정적으로 배출하는 역할을 수행한다. 혼합 과정에서 형성된 유동을 정리하고 배기가스가 균일하게 확산되도록 함으로써 압력 손실을 최소화하고 배기 효율을 향상시킨다. 또한 배기가스가 특정 영역에 집중되지 않도록 하여 국부적인 고온 영역의 형성을 억제하는 역할도 수행한다.

원리

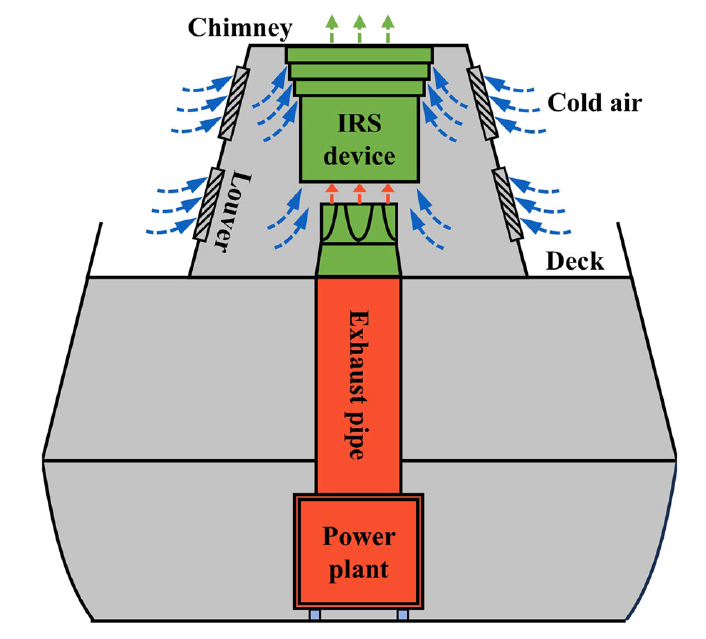

IRSS의 기본 원리는 고온의 배기가스를 상대적으로 낮은 온도로 배출하여 적외선 신호를 감소시키는 것이다. 그림 4와 같이 추진기관에서 발생한 배기가스는 배기관을 따라 IRSS 내부로 유입되고, 이젝터를 통해 외부 공기가 자연스럽게 흡입된다. 이후 믹싱 튜브 내부에서 고온의 배기가스와 외부 공기가 충분히 혼합되며, 혼합된 배기가스는 디퓨저를 거쳐 연돌을 통해 외부로 배출된다. 이 과정에서 배출 온도가 감소하고, 적외선 탐지장비에서 관측되는 열 신호 역시 효과적으로 감소하게 된다.

적외선 저감기술의 효과 및 의의

IRSS의 가장 큰 목적은 함정의 적외선 신호를 감소시켜 적으로부터의 피탐 가능성을 낮추는 것이다. IRSS가 적용되면 추진기관에서 발생하는 고온의 배기가스가 외부 공기와 혼합되면서 배출 온도가 감소하고, 이에 따라 적외선 센서에서 관측되는 적외선 복사에너지 역시 감소하게 된다.

특히 적외선 탐색기를 사용하는 대함유도무기의 경우 표적을 탐지하고 추적하는 과정에서 적외선 신호 강도와 배경 대비 특성이 중요한 요소로 작용한다. 따라서 IRSS를 통해 배기가스의 온도와 적외선 신호를 감소시키면 탐지 가능 거리를 줄이고 표적 식별을 어렵게 하는 효과를 기대할 수 있다.

적외선 저감기술은 오늘날 주요 국내외 해군의 함정 설계에서 필수적인 요소로 자리 잡고 있다. 특히 스텔스 개념이 적용된 현대 구축함과 호위함은 레이더 반사면적(RCS) 저감 기술과 함께 적외선 신호 관리 기술을 병행 적용하고 있으며, 이를 통해 다양한 탐지체계에 대한 생존성을 향상시키고 있다.

IRSS는 단순한 배기장치가 아니라 함정의 적외선 신호를 체계적으로 관리하는 생존성 기술이다. 적외선 탐지체계와 적외선 유도무기가 지속적으로 발전하는 현대 해전 환경에서 IRSS의 중요성은 더욱 커지고 있으며, 향후에도 함정의 저피탐 성능 향상을 위한 핵심 기술로 지속적인 연구와 개발이 이루어질 것으로 기대한다.
